Sistema di giunzione meccanica brevettato per cinghie sincrone in poliuretano, ERO Joint® HP consente un’installazione rapida senza smontare completamente il sistema di trasmissione. Disponibile con perno articolato in acciaio inox e cavi in Zylon®, acciaio, aramide o acciaio inox, offre una resistenza meccanica equivalente a quella delle cinghie saldate ed è compatibile con numerosi passi, larghezze, rivestimenti, lavorazioni e sistemi di guida.

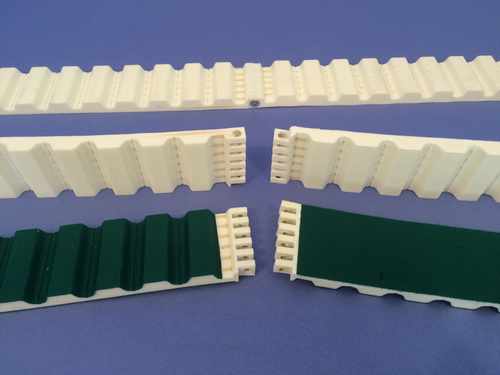

Il sistema di fissaggio meccanico ERO Joint® HP (Hinge Pin) è disponibile per i passi H, T5, T10, AT5, AT10, T20, AT20, 8M, 14M, WT10 e WH, per tutte le larghezze a partire da 10 mm, con rinforzi in acciaio, Kevlar o acciaio inox.
La resistenza meccanica dei nastri ERO Joint® HP è equivalente a quella dei nastri saldati.
Dal primo brevetto del 2014, abbiamo continuato a migliorare ERO Joint® HP, che nella sua ultima versione utilizza corde in Zylon® (la fibra polimerica con la più alta resistenza alla trazione e alla flessione).

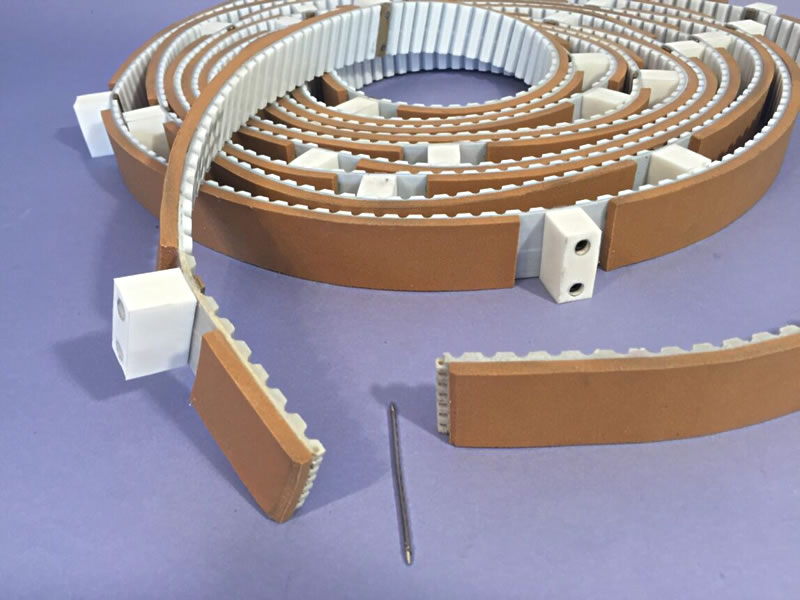

I perni di assemblaggio sono in acciaio inox. Non è richiesto un diametro minimo. I nastri ERO Joint® HP possono essere utilizzati con tutti i tipi di rivestimento (Supergrip, Linatex, PU, Sylomer, ecc.), lavorazioni, tacchetti e tutti i tipi di guida.
Dati operativi
Non disponibile :
H, XH, T5, T10, AT5, AT10, AT10V, T20, AT20, 8M, 14M, WT10, WH
Standard di produzione :
Poliuretano 90 shore A grigio chiaro
Larghezza :
Tutte le larghezze da 6 a 1800 mm (la produzione standard di piastre di giunzione è di 300 mm)
Cavi :
Un cavo polimerico è avvolto intorno all'asse di ciascun dente della cerniera. Ogni cavo corre parallelo all'altro.
Prestazioni di Zylon®:
- Modulo di trazione più elevato rispetto al carbonio
- Resistenza alla trazione superiore dell'80% rispetto al carbonio
- Assenza di scorrimento
| Pitch | 8M | T10 | AT10 | H | XH | 14M | T20 | AT20 | AT5 | T5 |
|---|---|---|---|---|---|---|---|---|---|---|
| Version | Zylon | Zylon | Zylon | Zylon | Zylon | v1 | v1 | Zylon | Zylon | Zylon |
| Minimum pulley diameter (mm) | 51 | 44 | 47 | 56 | 128 | 124 | 95 | 115 | 23 | 16 |
| Minimum pulley diameter (teeth) | 20 | 14 | 15 | 14 | 18 | 28 | 15 | 18 | 15 | 10 |
| Minimum back bend diameter (mm) | 120 | 80 | 120 | 79 | 149 | 200 | 120 | 180 | 60 | 30 |
| Allowable tension force ERO Joint® HP (N/25mm) | 2213 | 1202 | 2213 | 1202 | 2592 | 1900 | 1900 | 3456 | 970 | 687 |
| Allowable tension force Gates welded belts with aramid and steel cords (N/25mm) | 1313/1871 | 798/954 | 1313/1871 | 810/970 | 1334/1900 | 1136/2578 | 1313/1871 | 1313/2930 | 908/880 | 687/420 |
| Maximum cleat width (except food grade) (mm) | 300 | 300 | 300 | 300 | 203 | 150 | 150 | 300 | 300 | 300 |
Varianti
PAR e/o PAZ
(Tranne che per i T5)
Antistatico
(tessuto antistatico)
Contatto con gli alimenti
CE e FDA

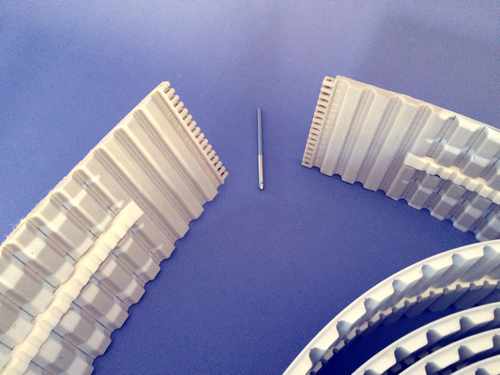

Guide integrate
(AT10V)
Schiena alta
Strumenti di tensionamento per ERO Joint® HP
Video di montaggio di ERO Joint®
Vantaggi
- ERO Joint HP® sostituisce qualsiasi cinghia saldata con un montaggio ultra rapido.
- La versione Zylon è ancora più efficiente, più stabile sotto carichi pesanti e più durevole.
ERO Joint® HP è una soluzione di giunzione meccanica brevettata per cinghie in poliuretano. Per chiudere il nastro, si utilizza un perno a cerniera con un'unica asta in acciaio inox.
ERO Joint® HP è prodotto in lastre di 300 mm di larghezza, tagliate in larghezza e saldate al nastro di base.
I nastri possono essere prodotti con corde in acciaio, aramide, HF o acciaio inox, con tutti i tipi di rivestimento, lavorazione e sistema di guida.
La forza di trazione ammissibile e la durata di vita sono simili a quelle dei nastri saldati.
Possiamo produrre cinghie finite e fornire piastre che possono essere saldate a cinghie in poliuretano di qualsiasi marca (con gli stessi parametri di fusione delle cinghie).
Alternative
Giunti a spirale
I giunti meccanici a spirale sono facili da assemblare come un giunto ERO Joint® HP, ma la loro resistenza meccanica è molto bassa.
Giunto a perno
Il sistema di giunzione meccanica Pin Joint è più difficile da assemblare rispetto a un giunto ERO Joint® HP.
Anche la resistenza meccanica è inferiore a quella di un giunto ERO Joint® HP.
