ERO Joint® B1 to jedyny pasek napędowy do szybkiego montażu, umożliwiający szybką wymianę dowolnego standardowego paska napędowego podczas usuwania usterek maszyny.

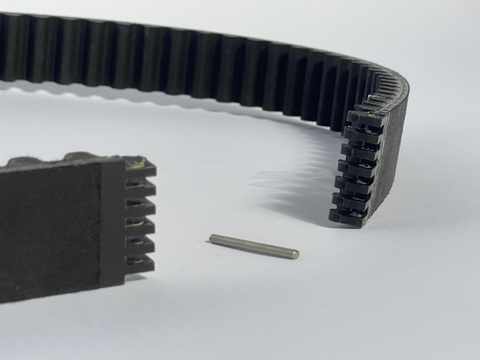

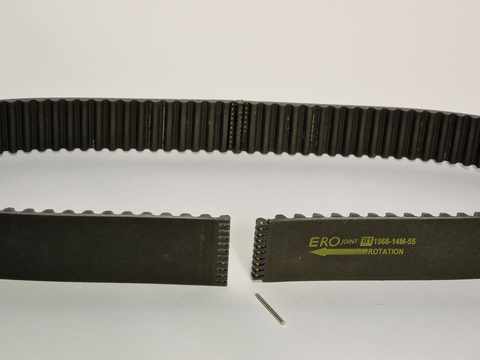

ERO Joint® B1 to pasek, który montuje się jak łańcuch: kilka sekcji można połączyć ze sobą, aby uzyskać pasek o dowolnej długości, bez ograniczeń długości. Nie są wymagane żadne narzędzia, ponieważ sworzeń jest gwintowany ręcznie.
Od 2017 r. pracujemy nad projektem " Belt Chain ": pasem hybrydowym łączącym zalety pasów (czystość, cisza i stabilność wymiarowa) i łańcuchów (otwarty montaż, możliwość uzyskania dowolnej długości poprzez montaż odcinków).
10 lat po ERO Joint® HP, szybko montowanym pasie zębatym do przenośników uznanym za najlepszy, wprowadzamy na rynek jego odpowiednik do przenoszenia mocy.
Dzięki 10-letniemu doświadczeniu i ewolucji procesu, produkujemy ERO Joint® B1 do ostatecznej długości, wykorzystując pojedynczy ciągły sznur na pas.

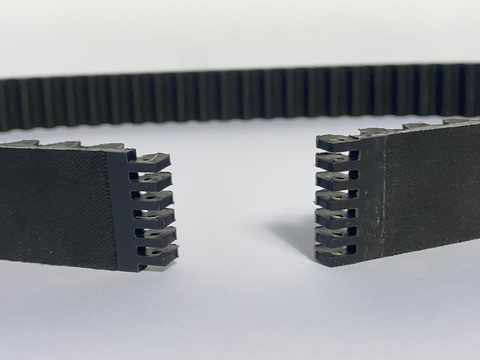

W wersji 14M, ERO Joint® B1 jest dostępny w około dziesięciu długościach (25 w wersji 8M). Łącząc te podstawowe długości, można zmontować cały asortyment. ERO Joint® B1 jest dostępny w zamkniętych tulejach, połączonych plastikowym trzpieniem. Tuleje te można przyciąć do wymaganej szerokości na dowolnej maszynie do cięcia taśm. Po usunięciu plastikowej zawleczki uzyskuje się otwartą taśmę. W razie potrzeby można połączyć kilka odcinków o tej samej szerokości, aby uzyskać dłuższą taśmę.
ERO Joint® B1 jest kompatybilny z kołami pasowymi HTD i kołami pasowymi o zakrzywionych zębach (np. modele Poly Chain® ).
Aby ułatwić montaż, oferujemy opcjonalne narzędzie do napinania paska:
Szybki restart po awarii
Koła pasowe HTD lub Poly Chain
Kable ciągłe
Cechy
Dostępne szerokości
(od 7,5 mm do 255 mm)
Dostępne rozstawy
14M - 8M
Wersja o wysokiej wydajności
Z linkami Zylon® do specjalnych zastosowań (większa sztywność bez wydłużania)
Pasek typu plug and play
Wkładanie wału jedną ręką(patrz wideo poniżej)
Obszary zastosowań ERO Joint® B1
Obszary zastosowań są bardzo szerokie. ERO Joint® B1 jest przydatny w produkcji ciągłej, gdy przestoje linii są kosztowne. Również wtedy, gdy dłuższe przestoje mogą spowodować zamarznięcie produktu lub jego bezużyteczność lub generować wysokie koszty czyszczenia.
W szczególności, gdy trzeba zdemontować osłony lub osie, gdy dostęp jest utrudniony, a wymiana taśmy bezkońcowej jest czasochłonna i kosztowna.
Ten rodzaj produkcji można znaleźć w następujących sektorach, w których ERO Joint® B1 przynosi realne korzyści w zakresie redukcji kosztów przestojów linii:
- Przemysł motoryzacyjny, zwłaszcza na przenośnikach ślizgowych
- Produkcja kabli
- Produkcja produktów higienicznych (pieluchy, włókniny itp.)
- Produkcja mebli
- Produkcja szkła
- Maszyny montażowe (zwłaszcza karuzele)
- Maszyny do butelkowania
- Miksery i blendery
- Przemysł chemiczny
- Roboty
- Przemysł papierniczy
- Karton
- Maszyny pakujące
Zmniejszona ilość zapasów
Większa reaktywność
Tylko 10 długości 14M i 26 długości 8M w magazynie,
mogą Państwo zbudować dowolną długość.
| ERO Joint B1 standards | 8M length | Teeth | Combinations | Reference |
|---|---|---|---|---|
| 264 | 33 | 264 | 264-8M | |
| 320 | 40 | 320 | 320-8M | |
| 376 | 47 | 376 | 376-8M | |
| 384 | 48 | 384 | 384-8M | |
| 424 | 53 | 424 | 424-8M | |
| 480 | 60 | 480 | 480-8M | |
| 512 | 64 | 512 | 512-8M | |
| 520 | 65 | 520 | 520-8M | |
| X | 560 | 70 | 560 | 560-8M |
| X | 576 | 72 | 576 | 576-8M |
| X | 600 | 75 | 600 | 600-8M |
| X | 608 | 76 | 608 | 608-8M |
| X | 624 | 78 | 624 | 624-8M |
| X | 640 | 80 | 640 | 640-8M |
| X | 656 | 82 | 656 | 656-8M |
| X | 720 | 90 | 720 | 720-8M |
| X | 760 | 95 | 760 | 760-8M |
| X | 776 | 97 | 776 | 776-8M |
| X | 800 | 100 | 800 | 800-8M |
| X | 840 | 105 | 840 | 840-8M |
| X | 856 | 107 | 856 | 856-8M |
| X | 880 | 110 | 880 | 880-8M |
| X | 896 | 112 | 896 | 896-8M |
| X | 912 | 114 | 912 | 912-8M |
| X | 920 | 115 | 920 | 920-8M |
| X | 960 | 120 | 960 | 960-8M |
| X | 968 | 121 | 968 | 968-8M |
| X | 976 | 122 | 976 | 976-8M |
| X | 1000 | 125 | 1000 | 1000-8M |
| X | 1040 | 130 | 1040 | 1040-8M |
| X | 1064 | 133 | 1064 | 1064-8M |
| X | 1080 | 135 | 1080 | 1080-8M |
| X | 1104 | 138 | 1104 | 1104-8M |
| X | 1120 | 140 | 1120 | 1120-8M |
| 1128 | 141 | 564+564 | 1128-8M | |
| 1160 | 145 | 600+560 | 1160-8M | |
| 1176 | 147 | 600+576 | 1176-8M | |
| 1200 | 150 | 640+560 | 1200-8M | |
| 1216 | 152 | 656+560 | 1216-8M | |
| 1224 | 153 | 624+600 | 1224-8M | |
| 1256 | 157 | 656+600 | 1256-8M | |
| 1264 | 158 | 656+608 | 1264-8M | |
| 1280 | 160 | 720+560 | 1280-8M | |
| 1304 | 163 | 652+652 | 1304-8M | |
| 1360 | 170 | 800+560 | 1360-8M | |
| 1424 | 178 | 800+624 | 1424-8M | |
| 1432 | 179 | 856+576 | 1432-8M | |
| 1440 | 180 | 880+560 | 1440-8M | |
| 1512 | 189 | 912+600 | 1512-8M | |
| 1520 | 190 | 960+560 | 1520-8M | |
| 1552 | 194 | 976+576 | 1552-8M | |
| 1584 | 198 | 976+608 | 1584-8M | |
| 1600 | 200 | 1040+560 | 1600-8M | |
| 1696 | 212 | 1120+576 | 1696-8M | |
| 1728 | 216 | 1120+608 | 1728-8M | |
| 1760 | 220 | 1120+640 | 1760-8M | |
| 1792 | 224 | 912+880 | 1792-8M | |
| 1800 | 225 | 1080+720 | 1800-8M | |
| 1880 | 235 | 1120+760 | 1880-8M | |
| 1896 | 237 | 1120+776 | 1896-8M | |
| 1904 | 238 | 720+624+560 | 1904-8M | |
| 2000 | 250 | 1120+880 | 2000-8M | |
| 2080 | 260 | 1120+960 | 2080-8M | |
| 2200 | 275 | 1120+1080 | 2200-8M | |
| 2240 | 280 | 1120+1120 | 2240-8M | |
| 2272 | 284 | 1120+576+576 | 2272-8M | |
| 2400 | 300 | 1120+720+560 | 2400-8M | |
| 2504 | 313 | 1120+776+608 | 2504-8M | |
| 2520 | 315 | 1120+800+600 | 2520-8M | |
| 2600 | 325 | 1120+920+560 | 2600-8M | |
| 2800 | 350 | 1120+1120+560 | 2800-8M | |
| 2840 | 355 | 1120+1120+600 | 2840-8M | |
| 3048 | 381 | 1120+968+960 | 3048-8M | |
| 3200 | 400 | 1120+1120+960 | 3200-8M | |
| 3280 | 410 | 1120+1120+1040 | 3280-8M | |
| 3600 | 450 | 1120+1120+800+560 | 3600-8M | |
| 4000 | 500 | 1120+1120+1120+640 | 4000-8M | |
| 4400 | 550 | 1120+1120+1120+1040 | 4400-8M | |
| 4480 | 560 | 1120+1120+1120+1120 | 4480-8M |
| ERO Joint B1 standards | 14M length | Teeth | Combinations | Reference |
|---|---|---|---|---|
| X | 560 | 40 | 560 | 560-14M |
| X | 630 | 45 | 630 | 630-14M |
| X | 700 | 50 | 700 | 700-14M |
| X | 784 | 56 | 784 | 784-14M |
| X | 826 | 59 | 826 | 826-14M |
| X | 924 | 66 | 924 | 924-14M |
| X | 966 | 69 | 966 | 966-14M |
| X | 994 | 71 | 994 | 994-14M |
| X | 1092 | 78 | 1092 | 1092-14M |
| X | 1120 | 80 | 1120 | 1120-14M |
| 1190 | 85 | 630+560 | 1190-14M | |
| 1260 | 90 | 700+560 | 1260-14M | |
| 1400 | 100 | 700+700 | 1400-14M | |
| 1568 | 112 | 784+784 | 1568-14M | |
| 1610 | 115 | 826+784 | 1610-14M | |
| 1750 | 125 | 1120+630 | 1750-14M | |
| 1778 | 127 | 994+784 | 1778-14M | |
| 1890 | 135 | 966+924 | 1890-14M | |
| 1960 | 140 | 994+966 | 1960-14M | |
| 2100 | 150 | 700+700+700 | 2100-14M | |
| 2240 | 160 | 1120+1120 | 2240-14M | |
| 2310 | 165 | 1120+630+560 | 2310-14M | |
| 2450 | 175 | 1120+700+630 | 2450-14M | |
| 2520 | 180 | 1120+700+700 | 2520-14M | |
| 2590 | 185 | 994+966+630 | 2590-14M | |
| 2730 | 195 | 1120+826+784 | 2730-14M | |
| 2800 | 200 | 1120+1120+560 | 2800-14M | |
| 2828 | 202 | 1120+924+784 | 2828-14M | |
| 3136 | 224 | 1120+1092+924 | 3136-14M | |
| 3150 | 225 | 1092+1092+966 | 3150-14M | |
| 3304 | 236 | 1120+1092+1092 | 3304-14M | |
| 3360 | 240 | 1120+1120+1120 | 3360-14M | |
| 3500 | 250 | 1120+1120+700+560 | 3500-14M | |
| 3850 | 275 | 1120+1120+826+784 | 3850-14M | |
| 3920 | 280 | 1120+1120+1120+560 | 3920-14M | |
| 4004 | 286 | 1120+1092+1092+700 | 4004-14M | |
| 4326 | 309 | 1120+1120+1120+966 | 4326-14M | |
| 4410 | 315 | 1120+1120+826+784+560 | 4410-14M | |
